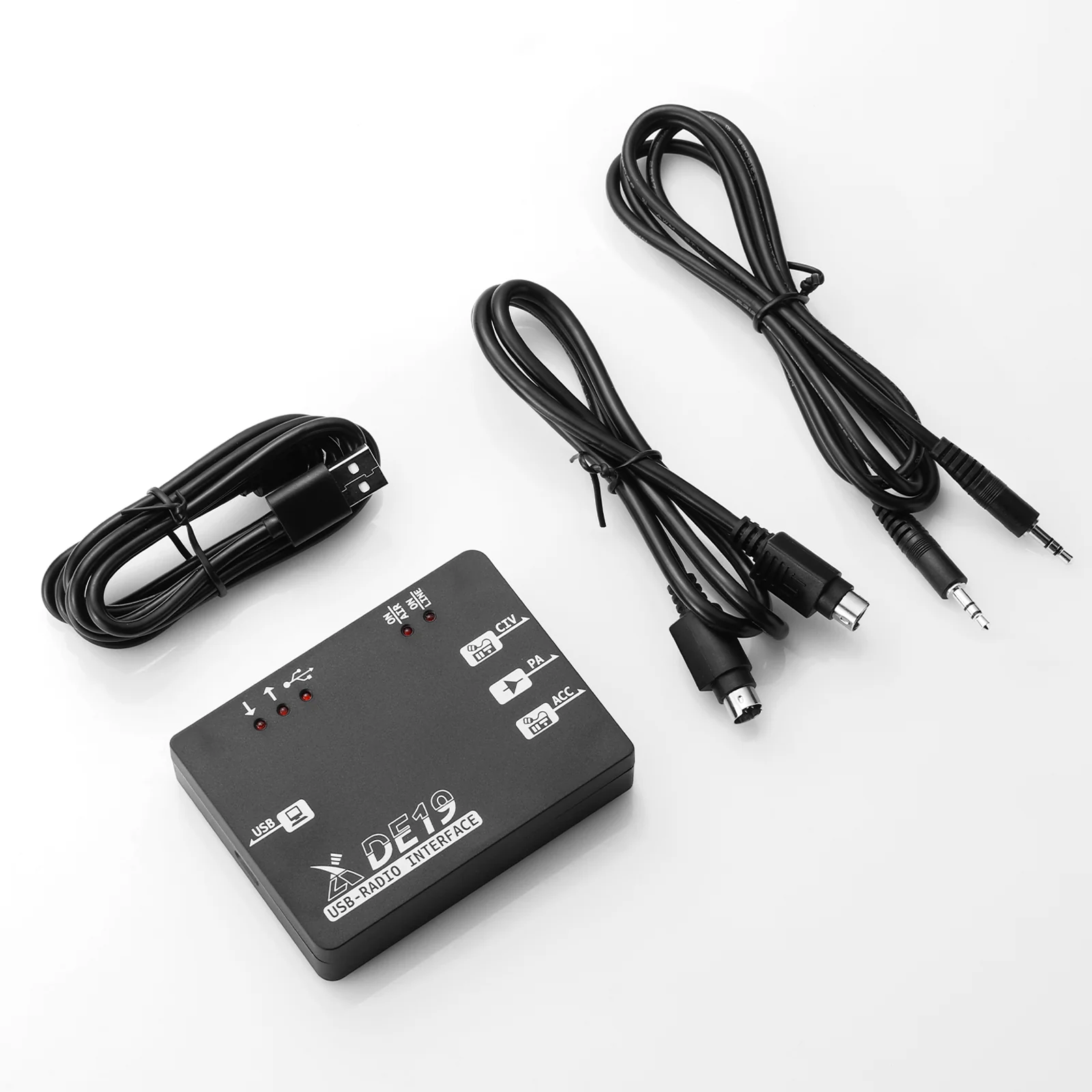

Das Xiegu DE-19 ist ein externes Erweiterungsmodul. Es integriert eine USB-Schnittstelleneinheit, eine Isolierung, eine Verstärkungseinheit und Schnittstelleneinheiten, die mit Xiegu G90, Xiegu G106, Xiegu XPA125B und Xiegu GPA100 zusammenarbeiten. Es kann als externes Mopdul für die vorgenannten Modelle dienen und lässt sich zur Steuerung oder Datenkommunikation einfach an einen PC anschließen..

Passend zu
Xiegu G90 HF Radio
Xiegu G106 QRP Radio
Xiegu X5105 HF Transceiver
Xiegu XPA125 HF-Verstärker mit eingebautem ANtennentuner
Xiegu GPA100 HF-Verstärker
　

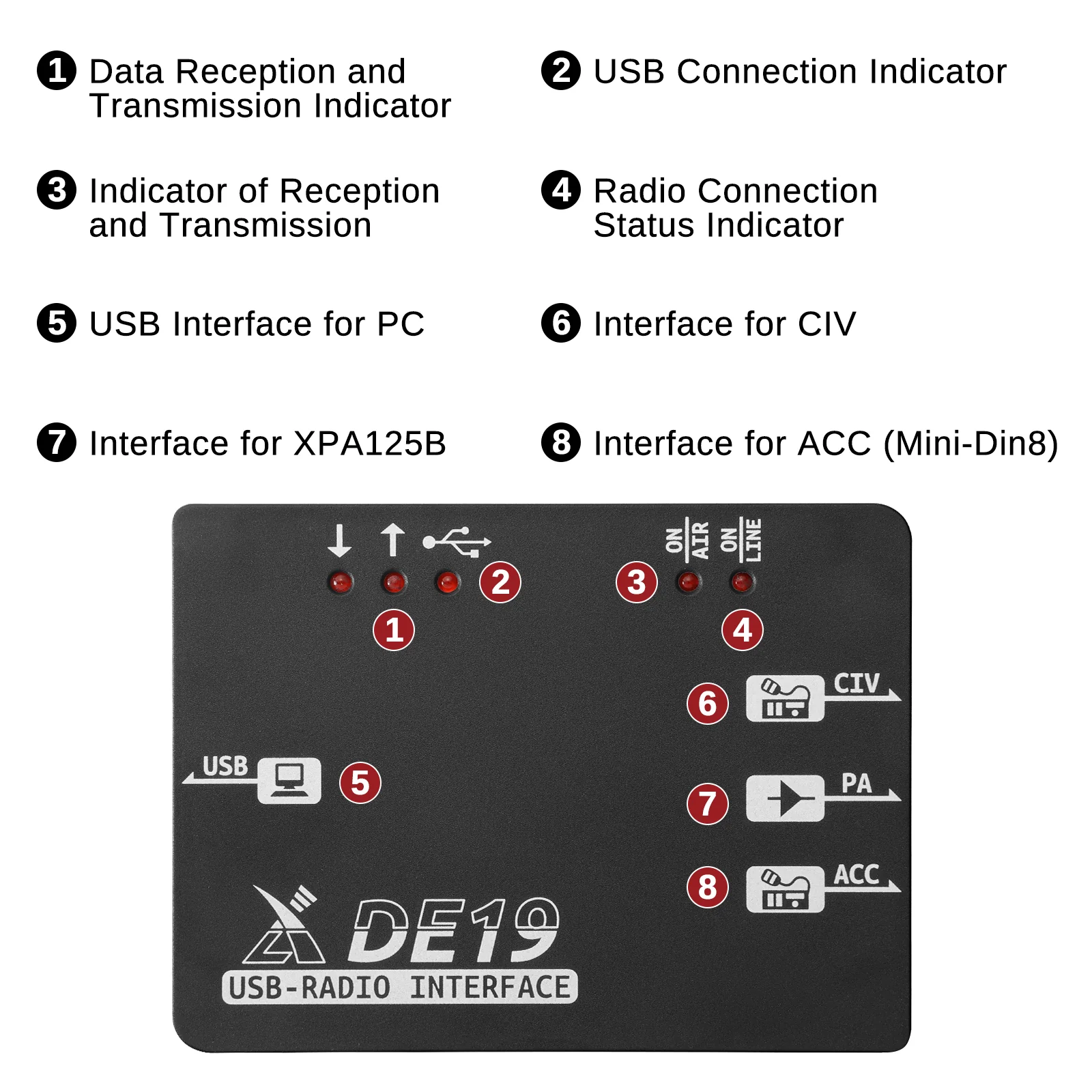

Anschlüsse
1. Anzeige für Datenempfang und -übertragung
2. USB-Verbindungsanzeige
3. Empfangs- und Sendeanzeige
4. Funkverbindungsstatus-Anzeige
5. USB-Schnittstelle für PC
6. Schnittstelle für CI-V Fernsteuerung
7. Schnittstelle für XPA125B/GPA100
8. Schnittstelle für ACC (miniDIN8)

　

Einstellung verschiedener PC-Steuerungssoftware

1. Bei der Verbindung von G106, X5105 und G90 kann die neue Version der JTDX-Software direkt auf den Modellen G90 und X5105 installiert werden.
Wenn es sich um eine ältere Version der JTDX-Software handelt, können das Modell IC-7000 und eine serielle Konsolen-Baudrate von 19200 ausgewählt werden..

2. Die alte Version von JTDX muss für eine ordnungsgemäße Verbindung auf die Software 0miniRig zurückgreifen. Die Einstellungen für die OminiRig-Software lauten wie folgt:
Rig type: IC - 7000
Baud rate: 19200
Port: Wählen Sie die auf Ihrem Computer virtualisierte Portnummer aus.
RTS: LOW
DTR: LOW
Andere Optionen sind "default" und müssen nicht geändert werden.

3. Der Port und die Baudrate der HRID-Software sind wie oben angegeben eingestellt. Andere Steuerungssoftware desselben Typs kann ebenfalls wie oben angegeben eingestellt werden.

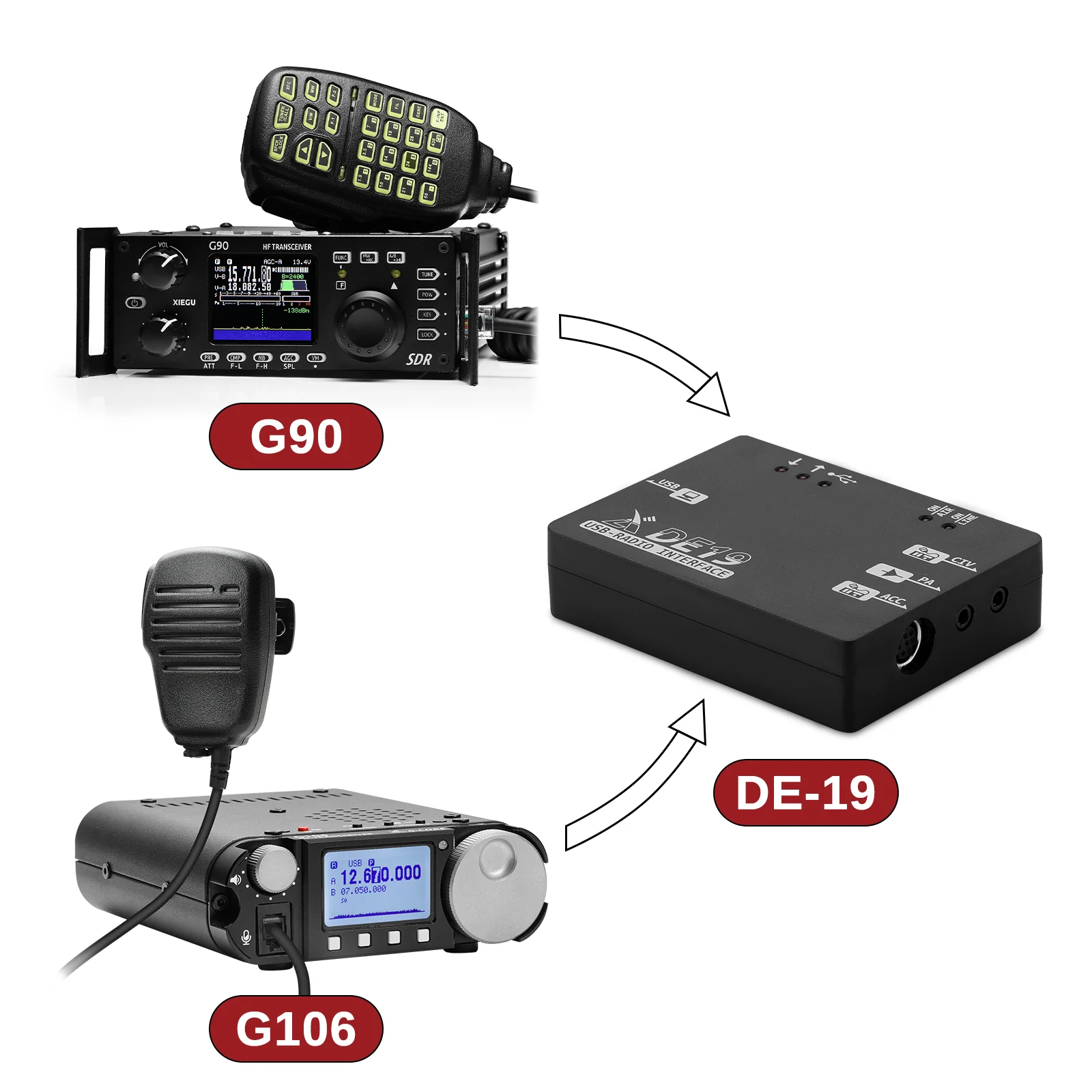

Anschluss

1. Xiegu G106 & XPA125B Anschlussplan

2. Xiegu G90 Anschlussplan

3. Xiegu X5105 Anschlussplan
