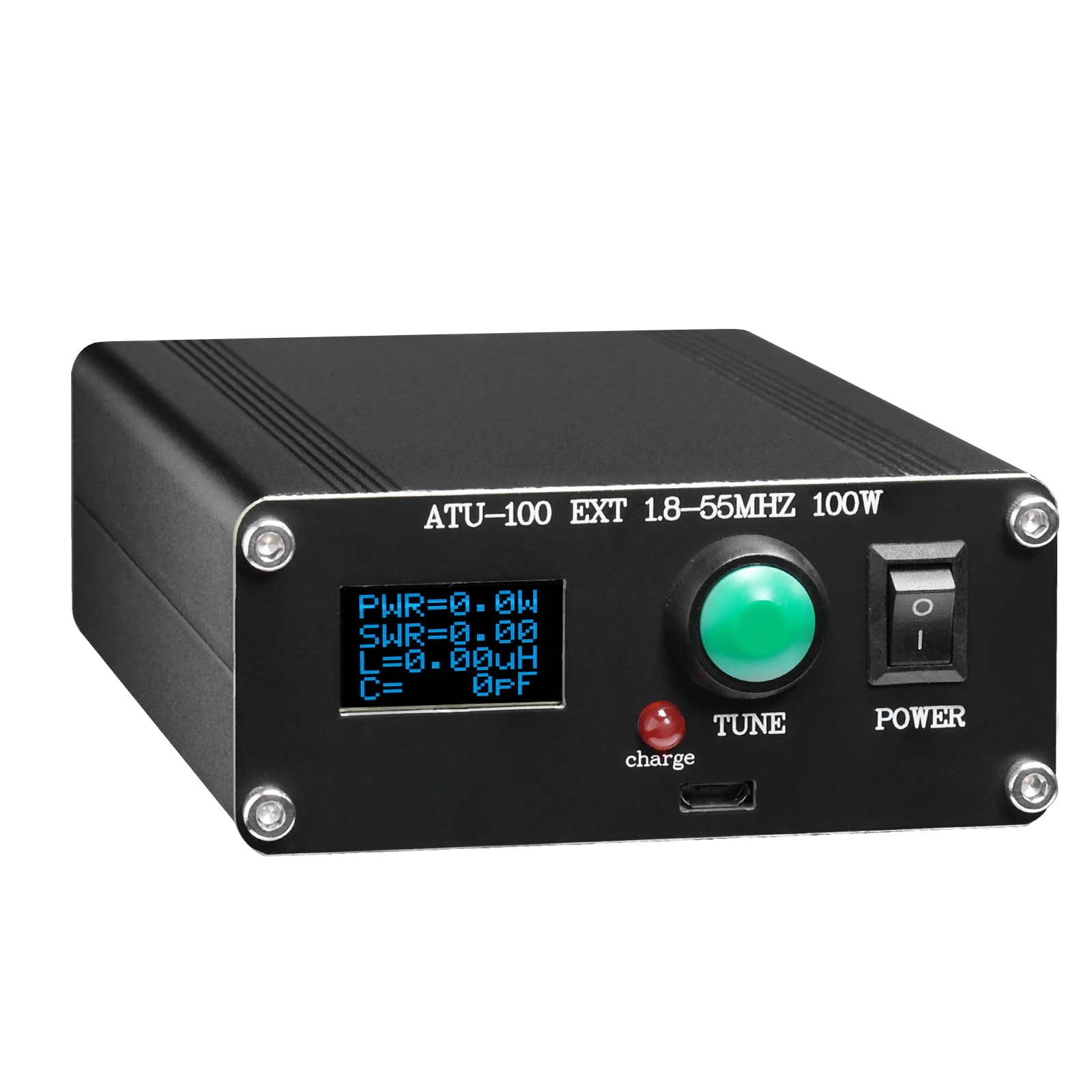

Der automatische Antennenabstimmer ATU-100 ist ein kompaktes und zuverlässiges Gerät für Funkamateure. Er unterstützt einen weiten Frequenzbereich von 1,8-55 MHz und bis zu 100 W Leistung. Dabei passt der ATU-100 die Impedanz Ihrer Antenne automatisch an, um die abgestrahlte Leistung zu maximieren und ein niedrigeres SWR zu erzielen - eine manuelle Abstimmung ist nicht erforderlich.

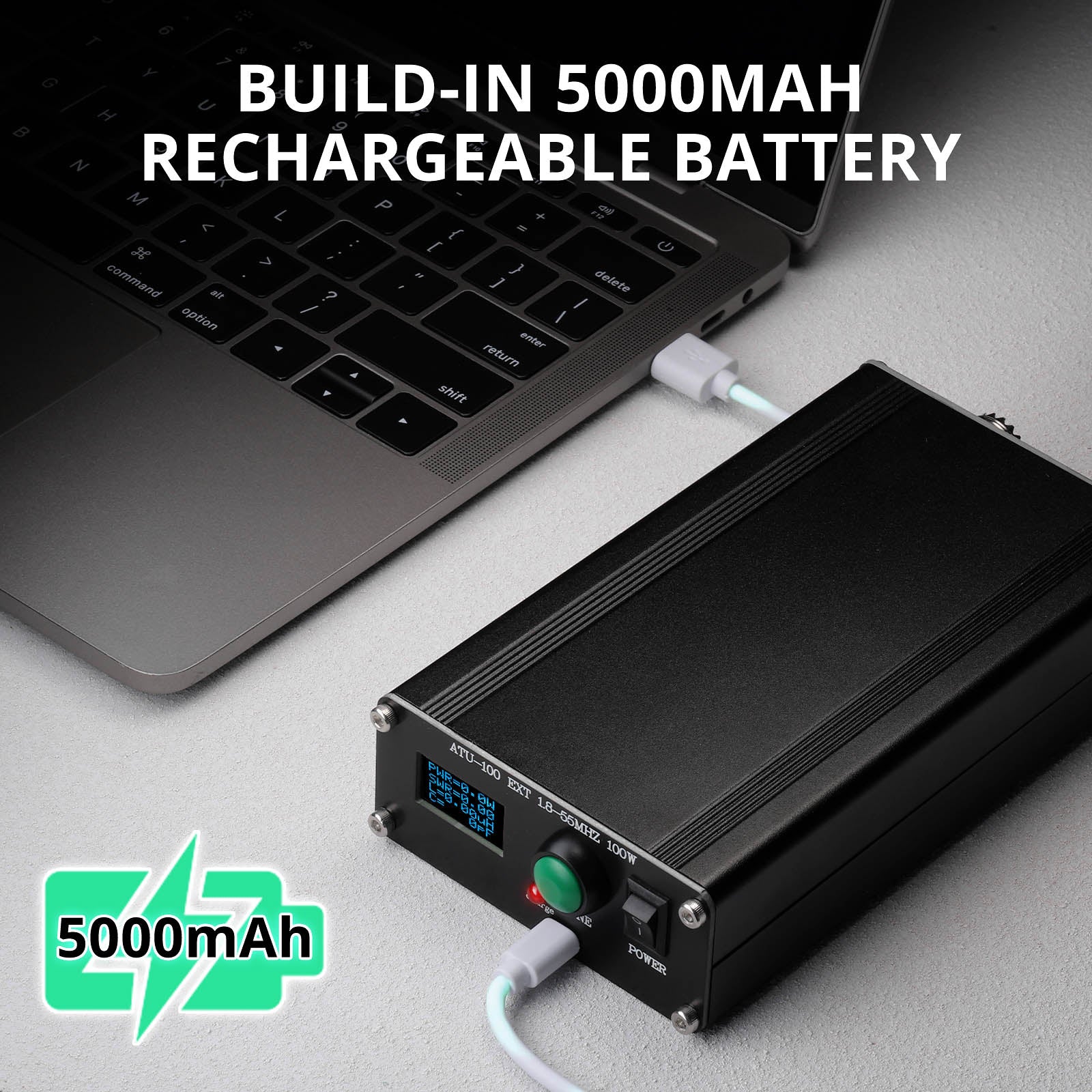

Das tragbare Gerät verfügt über einen 5000mAh Akku und einen Micro-USB-Ladeanschluss, damit Sie jederzeit und überall abstimmen können. Das 2,4cm OLED-Display zeigt den Abstimmstatus deutlich an, und das Gehäuse aus Aluminiumlegierung sorgt für Langlebigkeit im Einsatz.

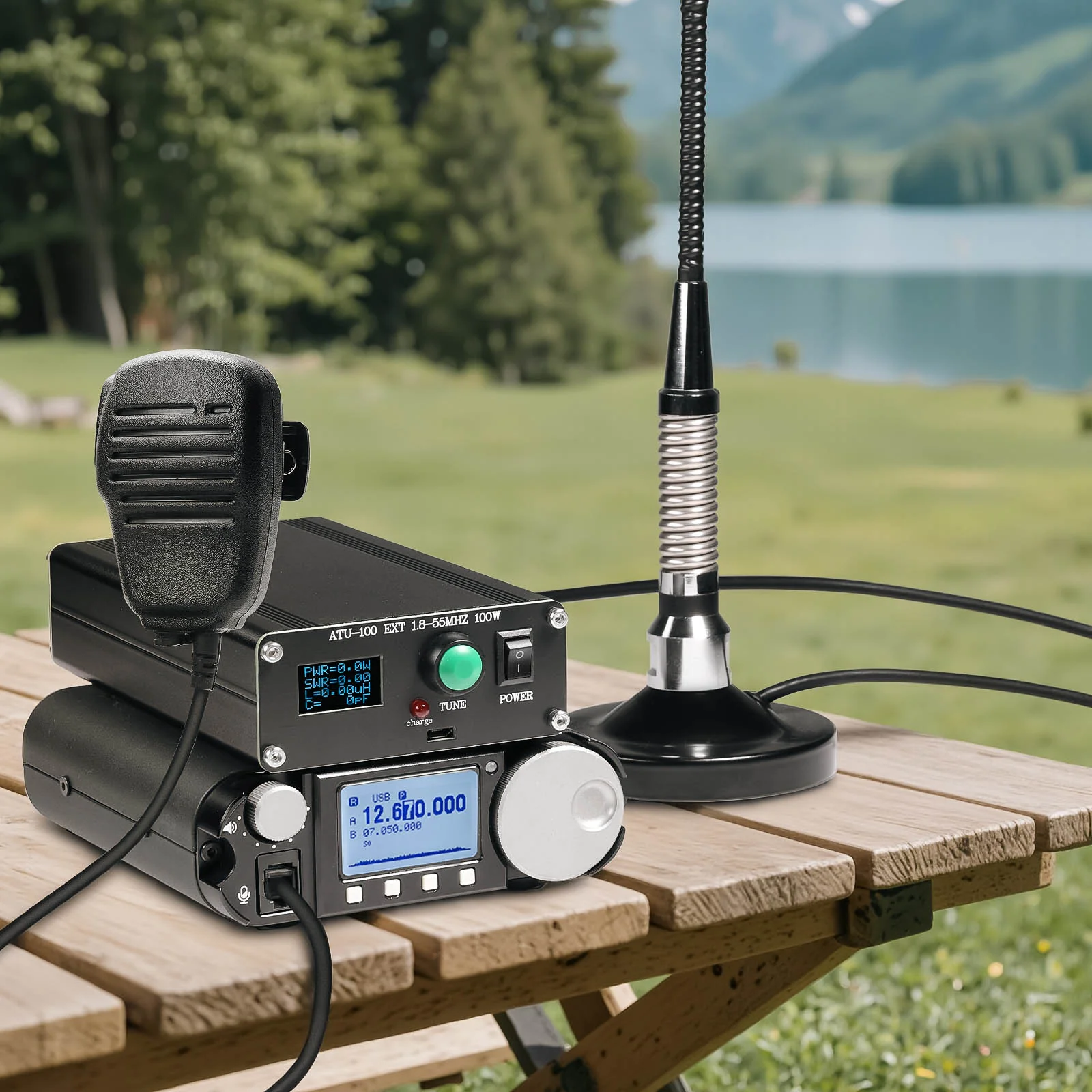

Der ATU-100 eignet sich perfekt für Basisstationen, tragbare Anlagen und Notfallkommunikation und ermöglicht eine schnelle, einfache und präzise Antennenabstimmung.

Bedienung:

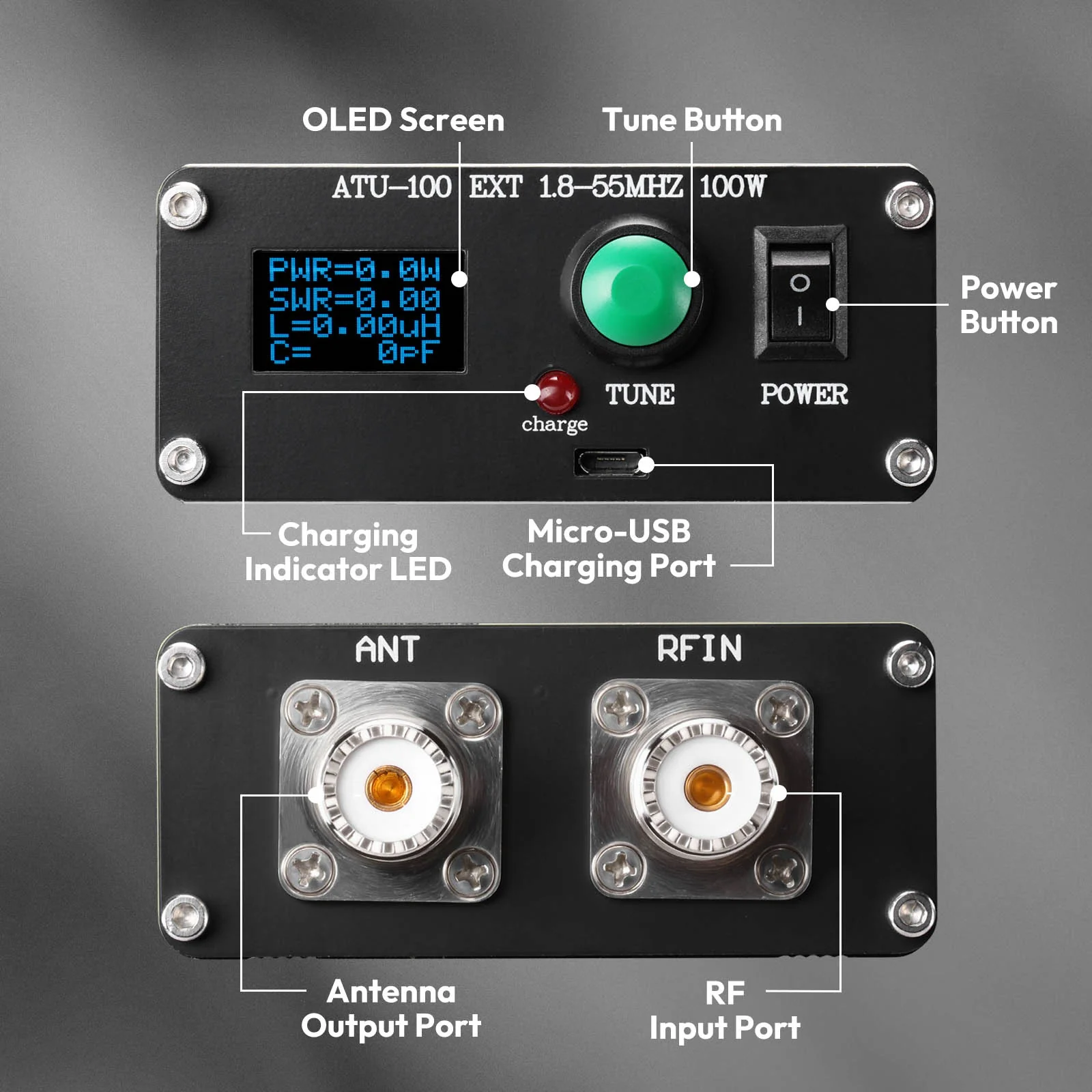

1. Schließen Sie Ihre Geräte an - Verwenden Sie ein 50Ω Koaxialkabel, um Ihr HF-Funkgerät mit dem ATU-100 zu verbinden, und schließen Sie den ANT-Anschluss des Tuners an die Antenne an.
2. Stellen Sie die Ausgangsleistung ein - Stellen Sie beim erstmaligen Abstimmen eine Ausgangsleistung zwischen 20-30 W ein (stellen Sie FM-, AM-, CW- oder SSB-Betriebsart sicher). Beim Abstimmen mit einer höheren Leistung besteht die Gefahr der Beschädigung.
3. Wählen Sie die Betriebsart - Verwenden Sie FM (oder eine andere Betriebsart mit Dauerträger wie beispielsweise CW oder SSB) bei einer Leistung von 20-30 W, drücken Sie dann die Sprechtaste Ihres Funkgeräts (PTT) und beobachten Sie das ATU-100-Display bezüglich der angezeigten PWR- und SWR-Werte.
4. Abstimmen mit der Taste - Kurzer Druck (＜1s): setzt die vorherige Abstimmung zurück. Langer Druck (>1s): Starten des Abstimmzyklus.
5. Beobachten Sie den Abstimmungsfortschritt - Das OLED Display zeigt aktualisierte PWR, SWR, L (Induktivität) und C (Kapazität) an.



Wichtige Hinweise:
Mindestabstimmleistung: Achten Sie auf mindestens 5 W Ausgangsleistung - darunter kann die Abstimmung unzureichend sein. Maximale Dauerleistung: Unterstützt bis zu 100 W Arbeitsleistung, bei kurzen Spitzenleistungen von bis zu 150 W. Vermeiden Sie die Abstimmung bei maximaler Leistung, um Beschädigungen zu vermeiden.

Technische Daten:

• Artikel Typ: Antennen-Tuner
• Modell: ATU-100
• Betriebsfrequenz: 1.8-55 MHz
• Akkukapazität: 5000mAh
• Material: Aluminium-Legierung

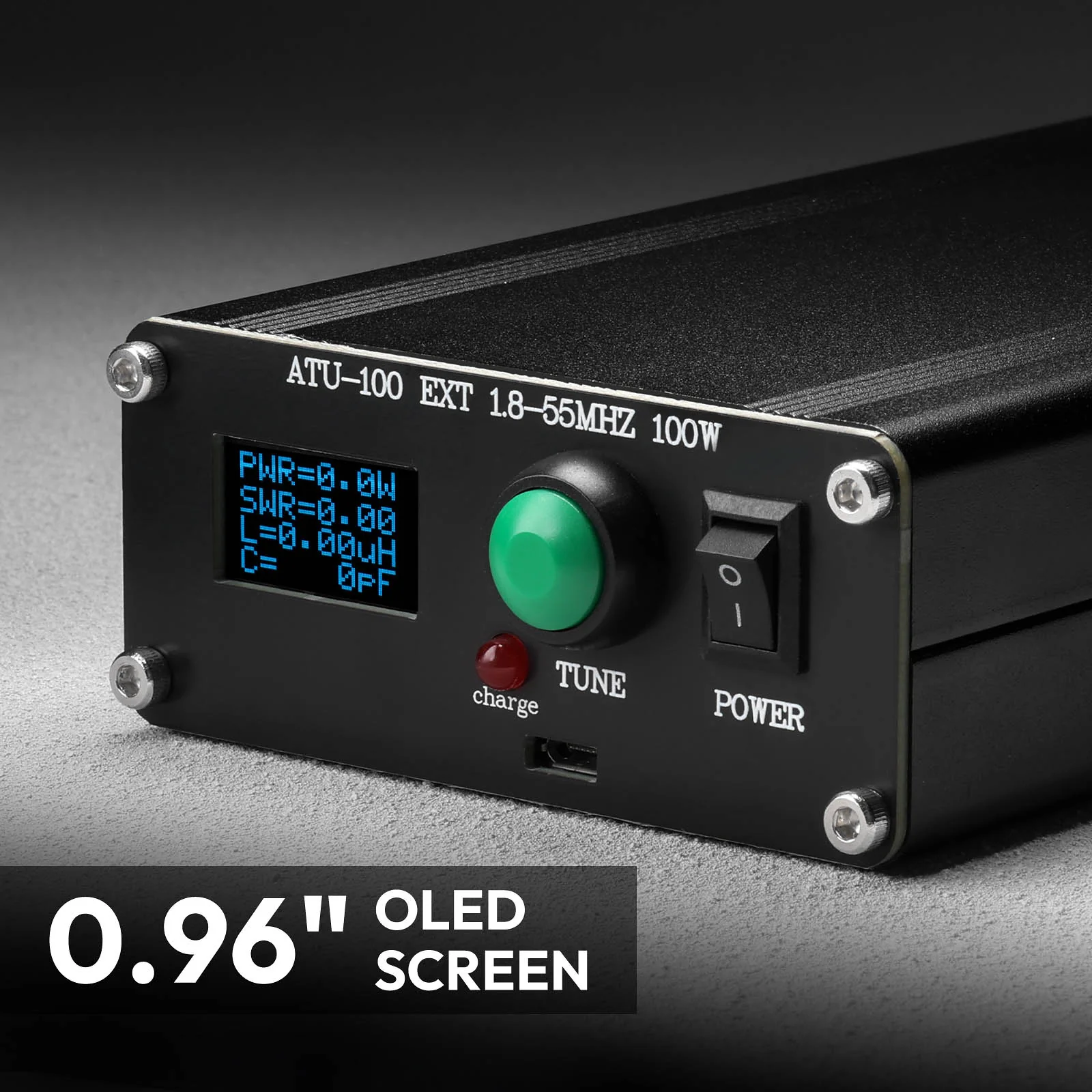

• Anzeige: 2,4cm OLED

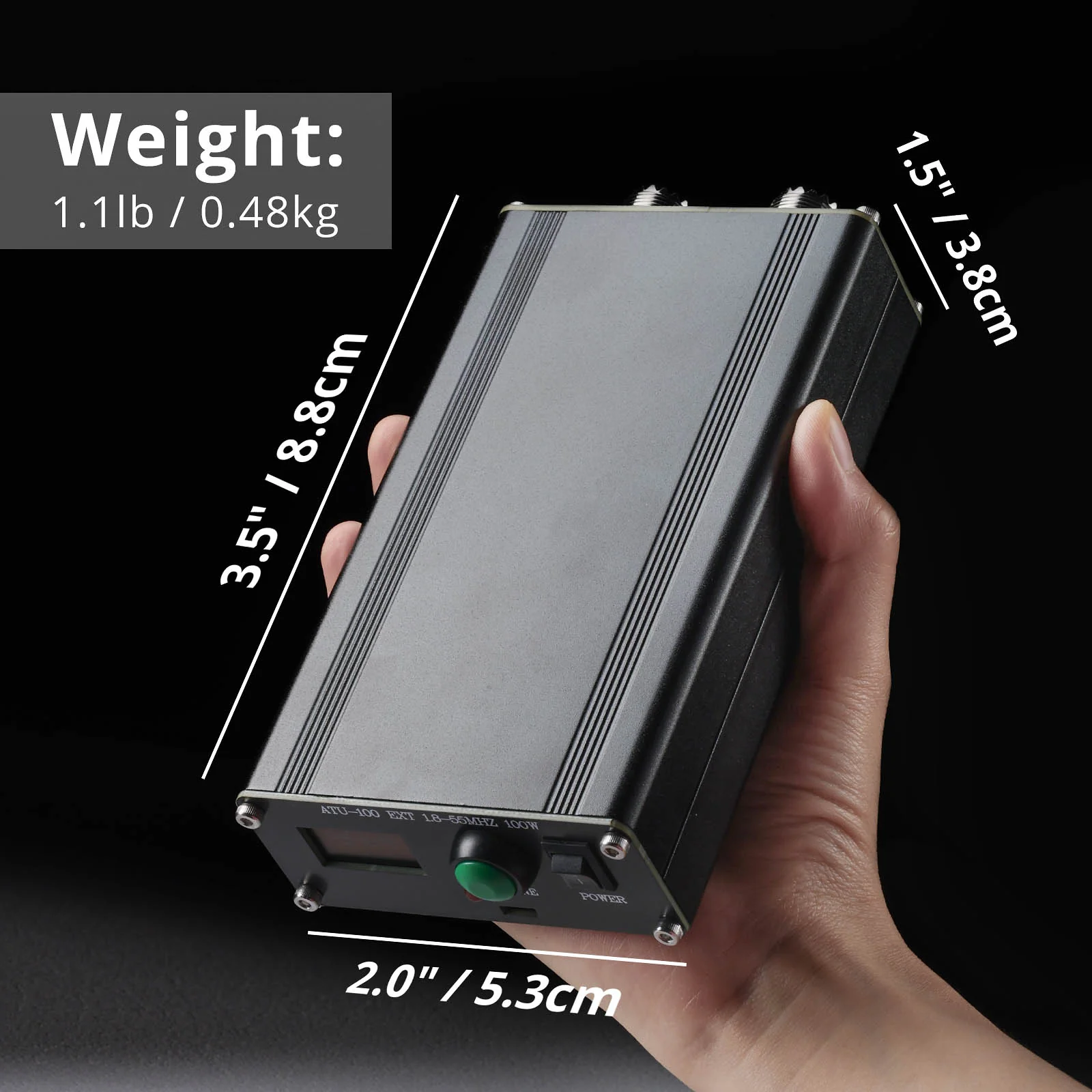

• Größe: 8,8cm x 5,3cm x 3,8cm
• Gewicht: 0.48kg
• USB-Ladestrom: 1A
• Typischer Stromverbrauch: 150-200mA
• Maximale Betriebsleistung: 100W
• Maximale messbare Leistung: 150W
• Minimale erforderliche Leistung für die Abstimmung: 5W
• Minimale messbare Leistung: 0,1W
• Anzeigeauflösung (≤10W): 0,1W
• Anzeigeauflösung (>10W): 1W
• Leistungsmessgenauigkeit: ±10%
• Minimale eingefügte Induktivität: 8,53 μH
• Induktivitätsschrittauflösung: 0.05 μH
• Maximale eingefügte Kapazität: 1869 pF
• Kapazitätsschrittauflösung: 10 pF

Lieferumfang
1 x Antennentuner
1 x USB-Kabel
1 x User Manual
